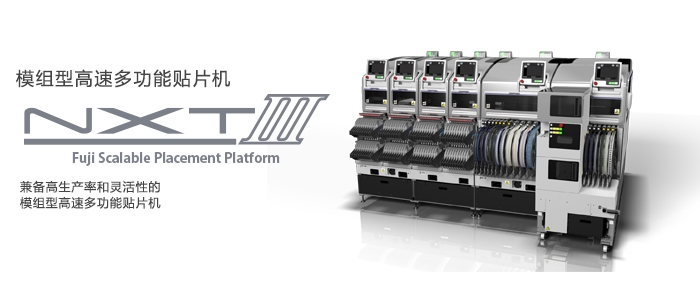

富士貼片機NXT-M3III

深圳市托普科實業有限公司專注為電子制造商提供富士貼片機NXT-M3III貼片機等整條SMT生產線設備,以及零配件、服務和解決方案。

135-1032-6713 立即咨詢

產品介紹

富士貼片機NXT-M3III規格參數:


對象電路板尺寸(LxW):

48mmx48mm534mmx510mm(雙搬運軌道規格)

48mmx48mm534mmx610mm(單搬運軌道規格)

*雙搬運時(W280mm為止。超過280mm時為單搬運。



元件搭載數:MAX20種類(以8mm料帶換算)

電路板加載時間:

雙搬運軌道:連續運轉時0sec,單搬運軌道:2.5secM3Ⅲ各模組間搬運)

模組寬度:320mm

機器尺寸:L1295mmM3III×4,M6III×2/645mmM3III×2,M6IIIW1900.2mm H1476mm



貼裝精度/涂敷位置精度(基準定位點基準):*貼裝精度是在本公司條件下的測定結果。

H24G:±0.025mm(標準模式)/±0.038mm(生產優先模式)(3σ)cpk1.00

V12/H12HS:±0.038(±0.050)mm(3σ)cpk1.00

H04S/H04SF:±0.040mm(3σ)cpk1.00

H08/H04:±0.050mm(3σ)cpk1.00

H02/H01/G04:±0.030mm(3σ)cpk1.00

H02F/G04F:±0.025mm(3σ)cpk1.00

GL:±0.100mm(3σ)cpk1.00



產能:*產能的數值是在本公司條件下的測定結果。

H24G37,500(生產優先模式)/35,000(標準模式)cph

V1226,000cph

H12HS24,500cph

H0811,500cph

H046,500cph

H04S9,500cph

H04SF10,500cph

H025,500cph

H02F6,700cph

H014,200cph

G047,500cph

G04F7,500cph

GL16,363dph0.22sec/dot



対象元件:

H24G02015mm×5mm  高度:最大2.0mm

V12/H12HS04027.5mm×7.5mm  高度:最大3.0mm

H08M060345mm×45mm  高度:最大13.0mm

H08040212mm×12mm  高度:最大6.5mm

H04160838mm×38mm  高度:最大9.5mm

H04S/H04SF160838mm×38mm  高度:最大6.5mm

H02/H02F/H01/0F160874mm×74mm32mm×180mm  高度:最大25.4mm

G04/G04F040215mm×15mm  高度:最大6.5mm



吸嘴數量:12

產能:25,000元件有無確認功能ON:24,000

対象元件尺寸:04027.5×7.5高度:最大3.0mm

貼裝精度(以基準定位點為基準):±0.038(±0.050mm3σ)cpk1.00

*±0.038mm是在敝公司最佳條件下的矩形芯片元件實裝(高精度調整)結果。



吸嘴數量:4

產能:11,000

対象元件尺寸:160815×15高度:最大6.5mm

貼裝精度(以基準定位點為基準):±0.040mm3σ)cpk1.00



吸嘴數量:1

產能:47,000

対象元件尺寸:160874×7432×100)高度:最大25.4mm

貼裝精度(以基準定位點為基準):±0.030mm3σ)cpk1.00



智能供料器:對應4?8?12?16?24?32?44?56?72?88?104mm寬度料帯

管裝供料器:4≦元件寬≦15mm(6≦料管寬≦18mm),15≦元件寬≦32mm(18≦料管寬≦36mm)

料盤単元:對應料盤尺寸135.9×322.6mm(JEDEC規格)(料盤単元-M),276×330mm(料盤単元-LT),143×330mm(料盤単元-LTC)



選項:

料盤供料器、PCUII(供料托架更換単元)、MCU(模組更換単元)、管理電腦置放臺、FUJICAMXAdapter 、Fujitrax



富士貼片機NXT-M3III產品特點:



1、提高了生產率。

通過高速化的XY機械手和料帶供料器以及使用新研發的相機「Fixed On-the-fly camera」,可以提高包括從小型元件到大型異形元件等所有元件的貼裝能力。

此外,使用新型高速工作頭「H24工作頭」后,每個模組的元件貼裝能力高達35,000CPH*,比NXT II提高了約35%



2、對應03015元件、貼裝精度±25μm*

NXT III不僅可以對應現在生產中使用的最小的0402元件,還可以貼裝下一代的03015超小型元件。

此外,通過采用比現有機種更具剛性的機器構造、獨自的伺服控制技術以及元件影像識別技術,可以達到行業頂尖*的小型芯片的貼裝精度:±25μm*3σ)Cpk1.00



3、提高了操作性。

繼承了在NXT系列機器上得到高度好評的不需要語言的GUI操作體系,采用新的觸摸式畫面并更新了畫面設計。

與現有的操作體系相比減少了按鍵次數,同時方便后繼指令的選擇,既提高了操作性又可以減少操作錯誤。



4、具有高度的兼容性。

NXT II中使用的工作頭、吸嘴置放臺、供料器和料盤單元等元件供應單元、料站托架和料站托架成批更換臺車等主要單元等,可以原封不動地使用在NXT III中。
